USB版書き込み器をご利用いただくために

USB版書き込み器をWindows XP の環境で、ご利用いただくためには、以下の手順でデバイスドライバの設定(登録)が必要になります。


※ デバイスドライバとは、
たくさんの機種があるPCや周辺機器(ハードウェア)と
OSや汎用のソフトウェアを仲介するためのソフトウェアで、梵天丸にまきものを書き込むために、書き込み器を接続する「プリンタポート」を使用可能にするために必要となるのです。


<注意>
購入した「書き込み器」をPCへ接続するためには、USBケーブが必要です。
(標準ではUSBケーブルは付属しません。)
 一方は、「お使いのPC」に合うUSBコネクタ、もう一方 (書き込み器側)は、USB・ミニB
(写真参照)のケーブル を準備します。


デバイスドライバの設定(登録)手順

書込器を使用するためには、デバイスドライバの準備が必要です。
PCへ書込器用ドライバ(FTDIデバイスドライバ)のインストールを行います。

1 USB書込器をUSBケーブルで PCへ接続すると、次のように表 示されます。

※ PCの設定で表示されない場合が あります。

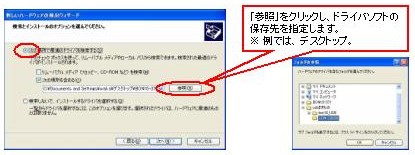

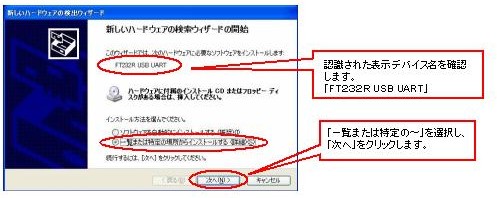

2 その後、ハードウェアのインストール・ウインドが表示されます。

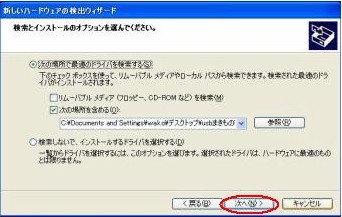

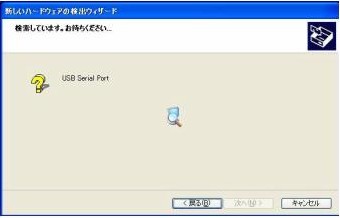

3 「次へ」をクリックすると、以下のように表示します。

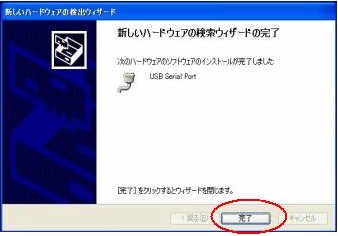

4 「完了」をクリックし作業を終了します。

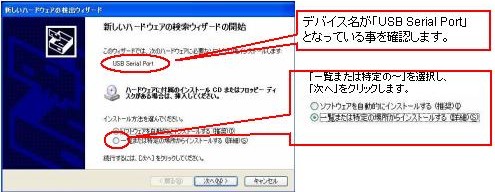

  次に、「USBコントローラ」のデバイスドライバをインストールするよう表示が出ます。

  画面の指示に従って以下のとおり作業を続けます。

  (基本的に最初のインストールと同様の手順です。)








USB版書き込み器を使ってみよう!

@ まきもの(USB版)を起動します。 USB対応版であることを確認します。



A PCと書込器を接続し、梵天丸に セットします。


書込器をケーブルで 接続すると、LEDが点滅します。



B 書込器を梵天丸へ接続し、梵天丸の電源を 「ON」にすると、
  梵天丸のLEDと書き込み器 のLEDが、同期して点滅します。

 C 「まきもの」がPICを正常に認識することを 確認します。





D 以後の「まきもの」(ソフト)の操作等は、従前(パラレル版)と同様です。

 以上で、書込器(USB)の準備は、完了です。






USBドライバ(競合)の確認方法について

標準のUSBドライバ(FTDI)以外のUSBドライバが入っている(競合している)と、正常に動作しない事例が報告されていますので、USB版書き込み器の動作が安定しない(うまく書き込めない)場合は以下の方法で確認願います。

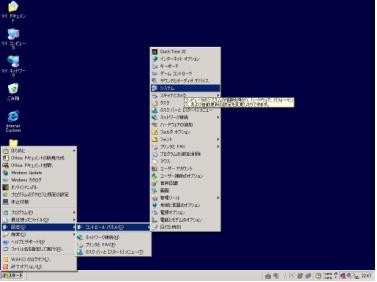

@ スタートから、以下のとおり「システム」ウィンドウを開きます。

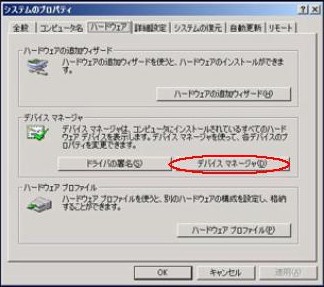

A デバイスマネージャーを開きます。



B デバイスマネージャから、各ドライバ「USB Serial Converter」と、
  「USB Serial Port」の状態を確認します。



競合しているときは、FTDI以外を停止します。

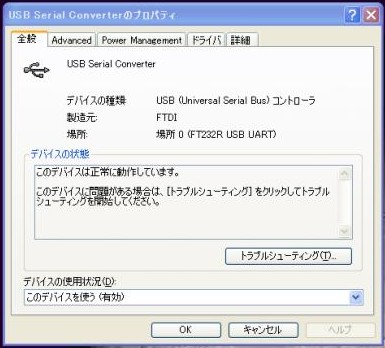

C 「USB Serial Converter」が「FTDI」であることを確認します。

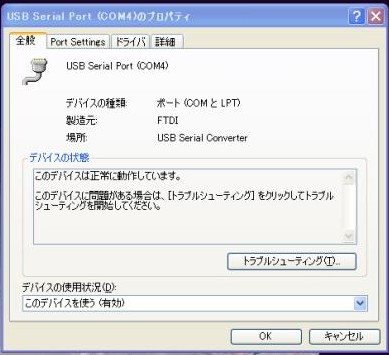

D 「USB Serial Port」が「FTDI」であることを確認します。
